Ašinis stūmoklinis fiksuotas variklis · 52 serija · NG 37

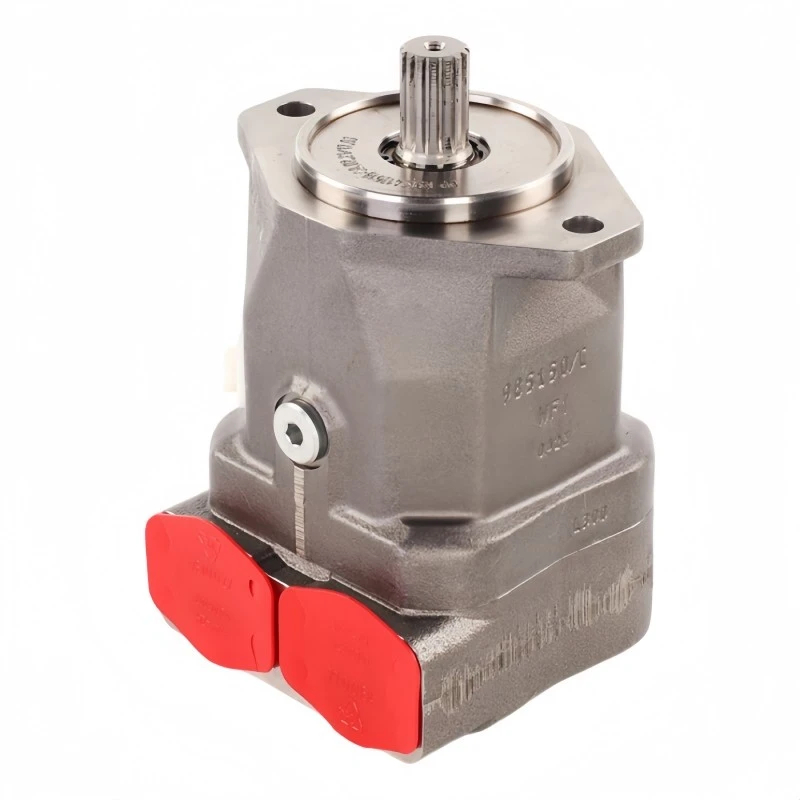

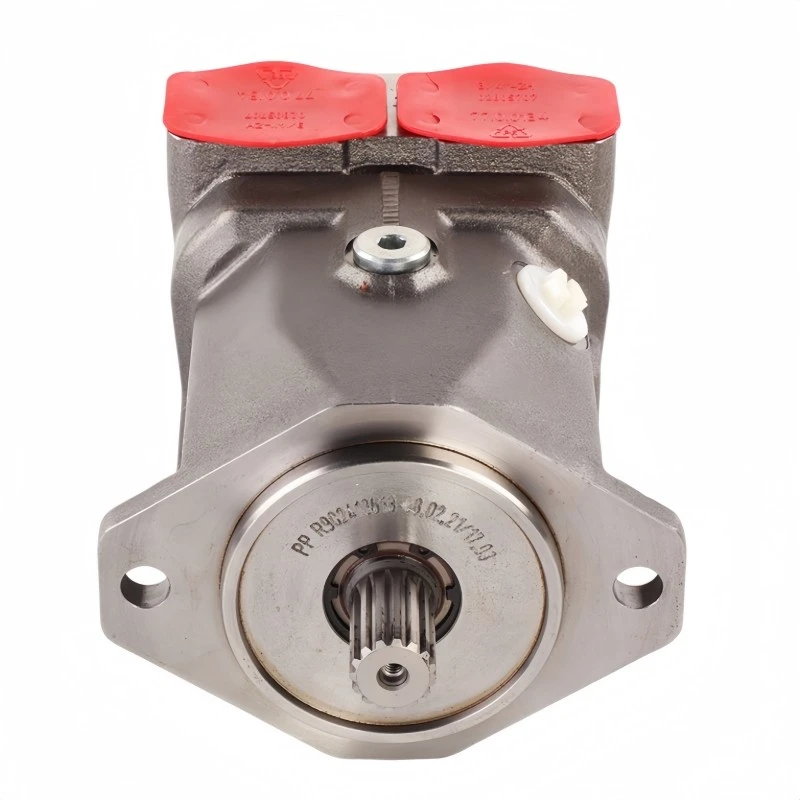

Rexroth A10FM 37 ašinis stūmoklinis variklis
36,7 cm³／apsukos · 4200 aps./min. · 163 Nm · rėmas, kuriame auga veleno grupė
71.8 kW
esant 280 bar
154 l/min
esant 4200 aps./min
Žingsnis nuo 28 iki 37 nėra susijęs su greičiu
Didžiausias greitis iš tikrųjų sumažėja, kai judate kadru aukštyn - 4700 tampa 4200 aps./min. Auga veleno grupė: R veleno sukimo standumas pakyla maždaug dviem trečdaliais, o kartu su juo didėja ir leistinos guolių apkrovos. Lentelėje parodytos abi prekybos pusės.
| Turtas | NG 28 | NG 37 | Keisti |
|---|---|---|---|
| Poslinkis | 28,5 cm³ | 36,7 cm³ | +29 % |
| Sukimo momentas 280 barų | 127 Nm | 163 Nm | +28 % |
| Didžiausias greitis | 4700 rpm | 4200 rpm | −11 % |
| Įleidimo srautas | 134 l/min | 154 l/min | +15 % |
| Išėjimo galia | 62.5 kW | 71.8 kW | +15 % |
| Veleno standumas, R velenas | 28478 Nm/rad | 46859 Nm/rad | +65 % |
| Leidžiama ašinė jėga | 1000 N | 1500 N | +50 % |
| Leidžiama radialinė jėga | 1200 N | 1500 N | +25 % |
| Korpuso tūris / masė | 0,6 l / 12 kg | 0,7 l / 17 kg | +42 % masės |
| Maksimalus kampinis pagreitis | 5500 rad/s² | 4000 rad/s² | −27 % |
Abi stulpeliai iš to paties duomenų lapo, esant 280 barų vardiniam slėgiui ir visiškam poslinkiui. Teorinės vertės be efektyvumo.
Šeši svarbūs dalykai šiame rėmelyje
Kietesnis velenas, ramesnė pavara
46859 Nm/rad su R velenu ir 46546 Nm/rad su smailėjančiu C velenu – pastebimai mažiau susisukimo nei dviejų mažesnių rėmų.
Guoliai, pritaikyti šoninei apkrovai
1500 N į abi puses, naudinga, kai diržas, krumpliaratis ar kardaninis velenas traukia į šoną veleno galą.
W velenas dabar yra standartinis
Pradedant nuo NG 37, sumažinto sukimo momento slydinis velenas yra nurodytas kaip prieinamas, o ne kaip prekė pagal užsakymą, kaip ant mažesnių rėmų.
Geresnis sukimo momentas
Apie 125 Nm stovint prieš 163 Nm sukimo momentą – pakanka pavaroms, kurios pradeda veikti esant apkrovai.
Patikrinta A10 sukamoji grupė
Swashplate kinematika, tylus veikimas ir ilgas tarnavimo laikas esant vidutiniam slėgiui.
Instrumentuotė neprivaloma
Greičio jutiklis gali būti paruoštas arba sumontuotas – DSA1/20, DSA2/20 arba DST – šalia praplovimo ir padidinto slėgio vožtuvo.
Visas registras, NG 37
| Geometrinis poslinkis per apsisukimą | 36,7 cm³ (2,24 colio) |
| Nominalus / maksimalus slėgis | 280 barų / 350 barų (4100 / 5100 psi) |
| Greitis esant pilnam poslinkiui | 4200 rpm |
| Įleidimo srautas tokiu greičiu | 154 l/min (40,7 gpm) |
| Galia 280 barų | 71,8 kW (95 AG) |
| Sukimo momentas esant pilnam darbiniam tūriui ir 280 barų | 163 Nm (120 lb-ft) |
| Pradinis sukimo momentas esant n=0 | apie . 125 Nm |
| Veleno standumas R / W / C | 46859 / 38489 / 46546 Nm/rad |
| Rotacinės grupės inercija | 0,0033 kgm² |
| Maksimalus kampinis pagreitis | 4000 rad/s² |
| Korpuso tūris / masė | 0,7 l / 17 kg |
| Veleno apkrova, ašinė / radialinė | 1500 N / 1500 N |
Nurodykite 37 keturiais judesiais
1
Nuspręskite sukimąsi: R, L arba W žiūrint nuo veleno galo.
2
Pasirinkite veleną: R, W arba C, tada patikrinkite apkrovos ribas pagal pavaros mechanizmą.
3
Pasirinkite prievadus: ISO 6162 flanšas su metriniu arba UNC tvirtinimu arba su sriegiu pagal DIN 3852-1 / ISO 11926.
4
Pridėkite vožtuvo ir jutiklio parinktis, tada nurodykite kiekį ir tikslinę datą.
Klausimai apie 37
Ką iš tikrųjų perka standesnė veleno grupė?
Mažesnė sukimo deformacija kintant apkrovai ir didesnės lubos veikiant radialinei ir ašinei jėgai. Naudojant ilgus varančiuosius velenus arba atliekant atbulinės eigos darbus, dažnai priežastis yra didesnė nei 28, o ne sukimo momento rodiklis.
Ar yra W velenas?
Taip – nuo NG 37 į viršų, sumažinto sukimo momento slydinis velenas yra atleidžiamas. NG 23 ir NG 28 ta pati velenas yra nurodytas tik pagal užsakymą.
Kiek daugiau srauto turi tiekti siurblys?
Dvidešimt litrų per minutę daugiau nei 28 varikliui esant didžiausiam kiekvieno variklio greičiui - 154 prieš 134 l/min. Jei siurblys yra fiksuotas, 37 tiesiog veikia lėčiau, o greitis keičiasi tiesiškai priklausomai nuo tiekiamo srauto.
Cituoti A10FM 37
Sukimas, veleno galas, angos tipas, vožtuvo ir jutiklio parinktys bei kiekis yra viskas, ko mums reikia, kad sugrįžtume su patvirtintu pavadinimu ir kaina.
Siųsti užklausą
Vertės paimtos iš Bosch Rexroth duomenų lapo RE 91172/2023-11-02 A10FM / A10FE serijos 52 varikliams, teorinės ir suapvalintos, be efektyvumo ar tolerancijos nuolaidų. Pirmenybę teikia vardinė lentelė ir pristatymo dokumentai.
