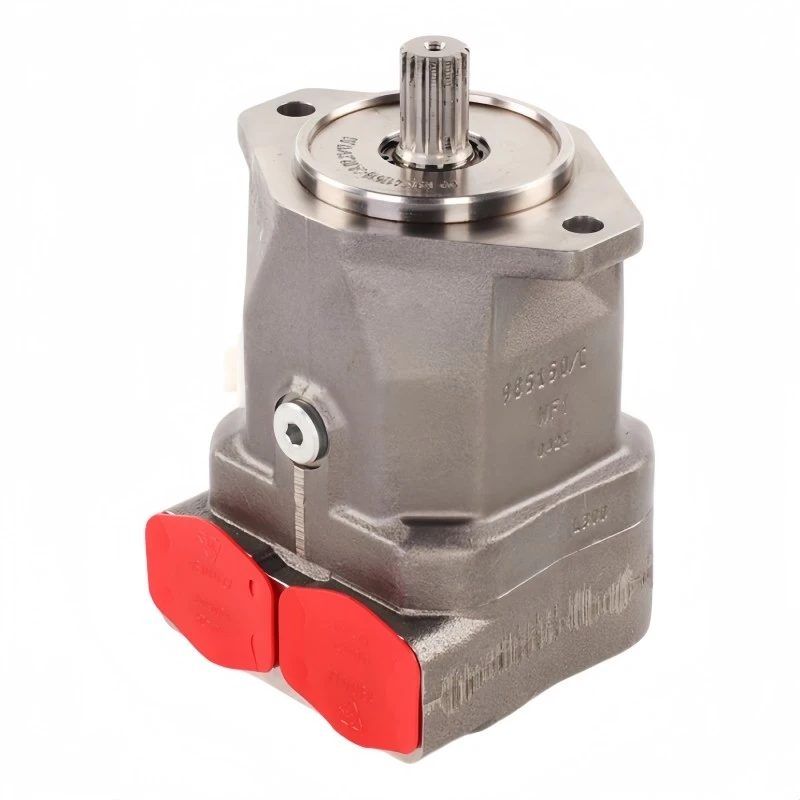

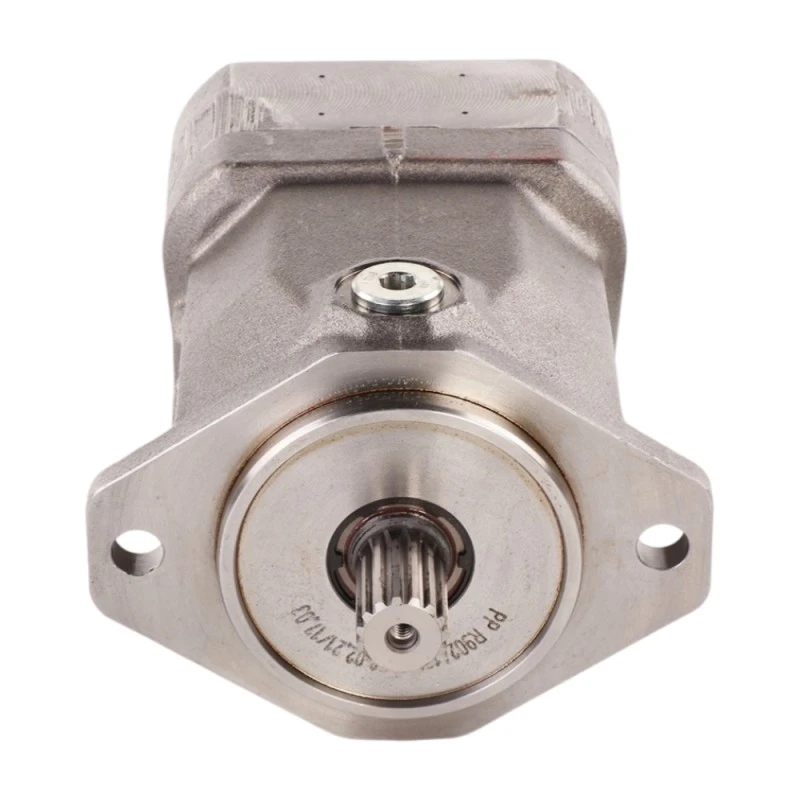

Rexroth A10FM45 45cc fiksuoto tūrio ašinis stūmoklinis hidraulinis variklis, skirtas pramoninėms ir mobilioms mašinoms
Rexroth A10FM45 yra fiksuoto tūrio ašinis stūmoklinis variklis, sukurtas patikimam hidrauliniam jėgos perdavimui. Jo slydimo plokštės konstrukcija užtikrina efektyvų sukamąjį našumą ir palaiko didelės spartos hidraulinės pavaros programas. Jis tinka statyboms, žemės ūkiui, medžiagų krovimui, pramoninei hidraulikai, kelių tiesimui, mobilioms mašinoms ir hidraulinėms jėgos perdavimo sistemoms, kurioms reikalingas patikimas variklio veikimas. Tipinė įranga yra ekskavatoriai, krautuvai, žemės ūkio technika, kelių tiesimo įranga, konvejeriai, hidraulinės ventiliatoriaus pavaros, mobilios mašinos ir pramoninės hidraulinės pavaros sistemos.
Fiksuotas, slydimo plokštės konstrukcijos variklis, skirtas pavaroms, kurios turi išlaikyti sukimo momentą esant apkrovai. Čia yra jo darbo diapazonas, nustatytas taip, kaip jį skaito atrankos inžinierius: sukimo momentas prieš slėgį, srautas nuo greičio, tada parametrų registras.
Sukimo momentas prieš slėgį
M=Vg × Δp / 20π · visas poslinkis · η=1
100 bar
70.8 Nm
150 bar
106.3 Nm
200 bar
141.7 Nm
250 bar
177.1 Nm
280 barų nominalus
198 Nm
Paskelbta vertė prie 280 barų: 198 Nm. Pradinis sukimo momentas stovint yra mažesnis, apie 170 Nm.
Srautas prieš greitį
qv=Vg × n / 1000 · ηv=1
500 rpm
22,3 l/min
1000 rpm
44,5 l/min
2000 rpm
89,0 l/min
3000 rpm
133,5 l/min
Maksimalus 4000 aps./min
178 l/min
Paskelbta vertė esant didžiausiam greičiui: 178 L/min, 83,1 kW esant 280 barų.
Parametrų registras
Poslinkis, geometrinis
44,5 cm³/aps. (2,71 in³)
Nominalus slėgis / maksimalus slėgis
280 barų / 350 barų
Greitis esant pilnam poslinkiui
4000 rpm
Sukimo momentas / paleidimo momentas esant 280 barų
198 Nm / ≈170 Nm
Veleno standumas R / W / C
46859 / 38489 / 46546 Nm/rad
Rotacinės grupės inercija
0,0033 kgm²
Maksimalus kampinis pagreitis
4000 rad/s²
Veleno apkrova, ašinė / radialinė
1500 N / 1500 N
Korpuso tūris / masė
0,7 l / 17 kg
Leidžiamas slėgio kitimo greitis
16000 bar/s
Darbinis langas
SKYSČIAS
HLP alyva pagal DIN 51524, 20/18/15 ISO 4406 arba valiklis; 19/17/14 mažiau nei 10 mm²/s prie išleidimo angos.
110 laipsnių maksimali skysčio temperatūra, matuojama prievade LX, su FKM sandarinimo medžiaga.
Atrankos klausimai
Prie kokio slėgio 45 pasiekia 150 Nm?
Slėgio sukimo momento formulės sprendimas teoriškai duoda apie 212 barų esant pilnam poslinkiui. Realios sistemos yra šiek tiek aukštesnės, nes mechaninis-hidraulinis efektyvumas visada yra mažesnis nei vienetas, todėl planuokite darbo tašką šiek tiek aukščiau.
37 ar 45 - tas pats korpusas, kitas variklis?
Identiškas 17 kg rėmas ir identiškas veleno standumas; kokie pokyčiai yra besisukanti grupė. 45 perka maždaug 21 % daugiau sukimo momento ir suteikia apie 5 % didžiausio greičio, todėl pasirenkama, ar pavara yra ribojama sukimo momentu, ar ribojamo greičio.
Ar variklis toleruoja staigius apkrovos pasikeitimus?
Slėgis gali susidaryti arba mažėti iki 16 000 bar/s, o kampinis pagreitis sumažinamas iki 4 000 rad/s². Todėl greitos atbulinės eigos grandinės yra priimtinos, jei laikomasi slėgio žemumų ir grįžtama pusė negali sugriūti.
Nurodykite A10FM 45
Siųskite sukimosi kryptį, veleno galą, prievado tipą, vožtuvo ir jutiklio parinktis bei kiekį, kad patvirtintumėte pavadinimą, kainą ir pristatymo laiką.
Prašyti citatos
ŠALTINIS Bosch Rexroth RE 91172/2023-11-02, A10FM / A10FE series 52 PASTABA teoriniai ir suapvalinti, neįskaitant efektyvumo ir leistinų nuokrypių; vardinė lentelė ir pristatymo dokumentai reglamentuoja
